冷热两用冷水机

冷热两用一体冷水机一:产品系列型号:DW-HA系列类型:风冷式散热制冷量范围:2.5KW~135KW控温精度:±1℃温度范围:5℃~50℃(35以上制冷停止加热启动)水泵压力:2Kg~8kg(根据需求定制)可否定制:是交货期:5~15工作日二:冷热两用一体冷水机介绍1. 冷热一体机是一款将制冷和加热组合在一起

产品介绍

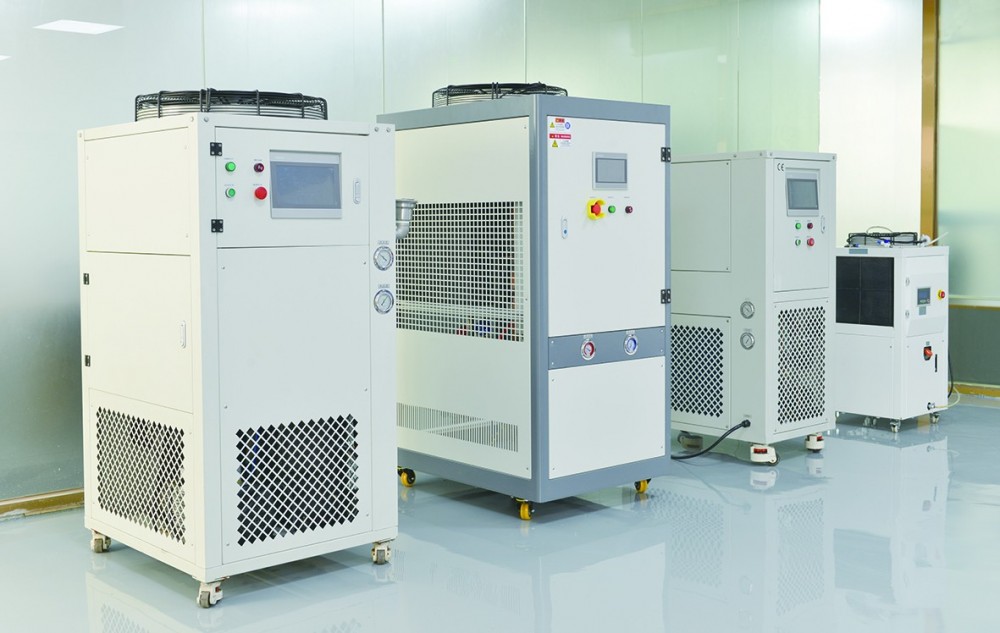

冷热两用冷水机

一:产品系列

型号:DW-HA系列

类型:风冷式散热

制冷量范围:2.5KW~135KW

控温精度:±1℃

温度范围:5℃~50℃(35以上制冷停止加热启动)

水泵压力:2Kg~8kg(根据需求定制)

可否定制:是

交货期:5~15工作日

二:冷热两用一体冷水机介绍

1.冷热两用冷水机是一款将制冷和加热组合在一起的一种循环水温控设备。其有一套完整的制冷系统和加热系统。在不同的需要的情况下可以选择开启制冷系统或者开启加热系统。以此来满足不同工况下所需要控温的温度。特别是针对北方地区冬季需要恒温的工艺

2.冷热两用冷水机冷水机是一种是由制冷系统,水路系统,电气系统,j加热系统,四大组成部分,核心为制冷系统,制冷系统是由压缩机、蒸发器、冷凝器、膨胀阀所组成的制冷设备。风冷箱体式冷水机是因为其冷凝器(散热器)为翅片式,通过一个或者多个外转子风机与环境进行散热的冷水机。

3.冷热两用一体冷水机核心优势:自带制冷系统,水泵,水箱,控制系统,到达客户现场客户可以自行安装,在水源匮乏和冷却水源不方便地区使用。

三:应用领域:

达沃西冷热两用冷水机 广泛应用于、海绵发泡设备、化工反应设备、电泳生产线、 电镀生产线,表面处理、材料加工、真空镀膜行业等行业。能精准控制现代化工业所产生的热量,提高生产效力,保证生产质量。品种类型多,规格齐全。

四:产品特点:

1.冷热两用冷水机是一种是由制冷系统,水路系统,电气系统三大组成部分,核心为制冷系统,制冷系统是由压缩机、蒸发器、冷凝器、膨胀阀所组成的制冷设备。风冷箱体式冷水机是因为其冷凝器(散热器)为翅片式,通过一个或者多个外转子风机与环境进行散热的冷水机。

2.风冷式核心优势:自带制冷系统,水泵,水箱,控制系统,到达客户现场客户可以自行安装,在水源匮乏和冷却水源不方便地区使用。

四:应用领域:

3.达沃西风冷式冷水机组为一体机 广泛应用于塑胶模具定型、电子设备、化工反应、 焊接设备、 生命科学,表面处理、超声波清洗、材料加工、真空镀膜,半导体加工等行业。能精准控制现代化工业所产生的热量,提高生产效力,保证生产质量。品种类型多,规格齐全。

五:制冷机组的设计

    1.制冷机组为整体式结构内置水箱,水泵,用户只需要连接管路和电源即可以。

2.特点

达沃西-风冷式冷水机组采用国际知名品牌涡旋压缩机机,配套优质高效能翅片制作冷凝器,蒸发器及世界名牌控制元件,使机组具备体积小、噪音低、能量大、寿命长、操作简便等优点,其优美精巧的外形设计和可靠稳定的高效能品质在同类产品中出类拔萃!

设计特点:

□进口品牌涡旋式压缩机,能效比高,运行可靠,寿命长;

□采用冷水机组专用温度控制器,具备控温精度高,性能稳定。,全数字化汉显,与外部设备、远程用户和控制室通过RS485接口相连.可实现以下多重控制功能(选配):

多重保护功能:压缩机排气超温、电机超温、冷水防冻等温度保护:过电流、缺相、逆相等电气保护;冷媒系统高低压、油位、断水等非常状态保护

对以上保护功能可设置必要的报警、提示、记录、检索等维护管理功能(选配)

通过远程通讯,按预定工作计划自动实现无人操作管理

□选用国际著名品牌的热力膨胀阀、电磁阀、单向阀等控制元件,保证机组在宽广的使用工况范围内高效可靠的工作

3.主机结构:

风冷式式冷凝器

可清洗的风冷冷凝器采用经强化的换热管,独家设计过冷段设计增加散热面积,氟侧设计压力为30 bar,确保设备的安全性。

蒸发器

采用干水箱盘管式蒸发器/壳管式蒸发器/板式蒸发器根据不同类型来选择,水侧设计压力为10 bar;氟侧设计压力为25 bar。蒸发器外包50mm厚的软质闭孔橡塑海绵保温材料,有效地防止了蒸发器和机房外界空气的传热,降低了能量损耗。

电气控制系统

主要零部件皆采用进口品牌元气件,以确保机组运行的可靠性。机组控制采用冷水机专用温控控制,使操作更为简便。

水泵-结构:产品采用电机与泵体一体式结构,电机为全封闭、风冷式标准电机,其尺寸符合国家设计标准。产品泵体相当于一段管路,在泵进行维修时。产品泵头的联接电机和泵的装置,其与泵体之间的密封件采用O形圈,解决了系统漏水的功能。如泵送液体为非腐蚀等可非标定制

六:冷热两用冷水机技术参数:

                                                                                                冷热两用冷水机
型号DW-3HADW-5HADW-8HADW-10HADW-15HADW-20HADW-25HADW-30HA
制冷量KW8.113.521.62740.55467.581
Kcal/h696611610185762322034830464405805069660
最大耗电功率KW6.59.813.313.819.826.53234
最大运行电流A1219252738526365
电源                                     3PH 380V50Hz  200V/220V/415V  50Hz(60Hz)
温控范围                                                      5-50(90)
温控精度                                                         ±1
加热装置加热器类型                                                       发热管
功率KW69121218243030
冷媒种类
                                                 R22(R407C/R410A)
填充量KG1.62.74.25.37.810.51418
压缩机控制方式
                                                 外平衡式膨胀阀
形式
                                                             涡旋式
功率KW2.2467.5111518.522
冷冻水水箱容积L3865150180285285400400
水箱材质
                                                          SUS304不锈钢
水泵杨程
2020202020202020
功率
0.370.751.11.51.52.22.24
蒸发器类型
                                                    水箱盘管式(壳管式)
冷冻水流量m³/h23.256.2912.51618
冷凝器类型
                                              高效紫铜管套铝箔+外转子风机
冷却风量m³/h300050007500950014000180002400028000
进出口管径ING3/4〃G1〃G1-1/2〃G1-1/2〃G2〃G2〃G2-1/2〃G2-1/2〃
外型尺寸mm9451035147514751800196020802080
mm55061071571589094010001000
mm13701385169516951880196020552055
机组重量KG130170300350520590790880
      备注:   1.制冷量是依据:冷冻水进出水温度12℃/7℃、  冷凝温度30℃(以上制冷量都是名义制冷量)
               2.工作范围:冷冻水温度范围:5℃~35℃;冷冻水进出水温差:3℃至8℃ 控制精度±1℃~±2℃
               3.在环境温度不高于35℃环境使用  并保证通风良好
               4.以上参数为标准机型参数,如有请致电!保留更改上述参数或尺寸而不另行通知的权利

六:制冷系统原理图:


图片11111 1.png



10P风冷箱体 (6)_1.jpg
