冷水机中管壳式换热器的工作原理和结构介绍

发布时间:2024-03-02 10:38:40 人气:451

    冷水机中管壳式换热器的工作原理和结构介绍

对于换热器,很多人都是非常熟悉的,换热器的种类并不是单一的,管壳式换热器就是一种比较常见的换热器,很多人都想知道管壳式换热器是如何工作的,今天小编就为大家简单的介绍一下冷水机中管壳式换热器的工作原理和结构。

管壳式换热器工作原理—什么是管壳式换热器

管壳式换热器又称列管式换热器。是以封闭在壳体中管束的壁面作为传热面的间壁式换热器。这种换热器结构较简单,操作可靠,可用各种结构材料(主要是金属材料)制造,能在高温、高压下使用,是目前应用最广的类型。管壳式换热器的材料一般以碳钢、不锈钢和铜为主,其中碳钢材质的管板在作为冷却器使用时,其管板与列管的焊缝经常出现腐蚀泄漏,泄漏物进入冷却水系统污染环境又造成物料浪费。管壳式换热器由于管内外流体的温度不同,因之换热器的壳体与管束的温度也不同。

管壳式换热器工作原理—管壳式换热器是如何工作的

管壳式换热器有多层导热特性良好的材料叠合而成工作原理和热水器类似,热水器是由燃气燃烧时产生热而换热器是发热的介质不是明火,换热器内部有两路管道回路,一个是热源另一个是被加热源热源就像热水器燃烧时的火焰如热水或蒸汽等。被加热源就像热水器里被加热的水。还有热源回路中换热器的热源进口前有一个调节阀通过改变这个阀门的开度就可以调节被加热源的温度。



管壳式换热器工作原理

管壳式换热器工作原理—管壳式换热器的结构

管壳式换热器由壳体、传热管束、管板、折流板(挡板)和管箱等部件组成。壳体多为圆筒形,内部装有管束,管束两端固定在管板上。进行换热的冷热两种流体,一种在管内流动,称为管程流体;另一种在管外流动,称为壳程流体。为提高管外流体的传热分系数,通常在壳体内安装若干挡板。挡板可提高壳程流体速度,迫使流体按规定路程多次横向通过管束,增强流体湍流程度。换热管在管板上可按等边三角形或正方形排列。等边三角形排列较紧凑,管外流体湍动程度高,传热分系数大;正方形排列则管外清洗方便,适用于易结垢的流体。

深圳市达沃西设备有限公司是一家技术型驱动企业为工业和科研级客户提供制冷解决方案,专注于冷水机,螺杆冷水机,低温冷冻机,高低温液冷机

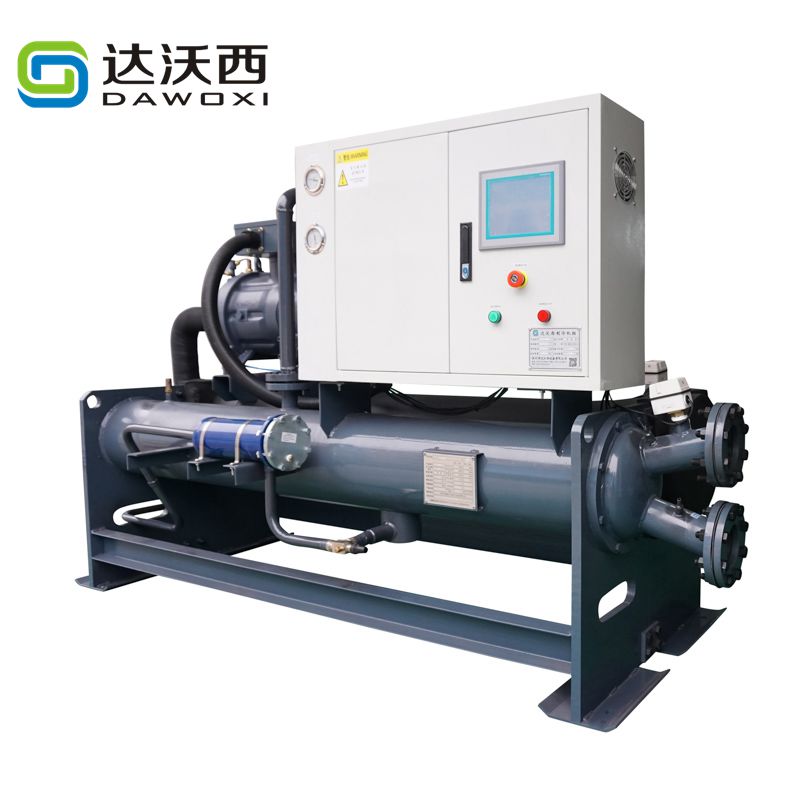

120HP水冷螺杆 (11)_1_副本.jpg
