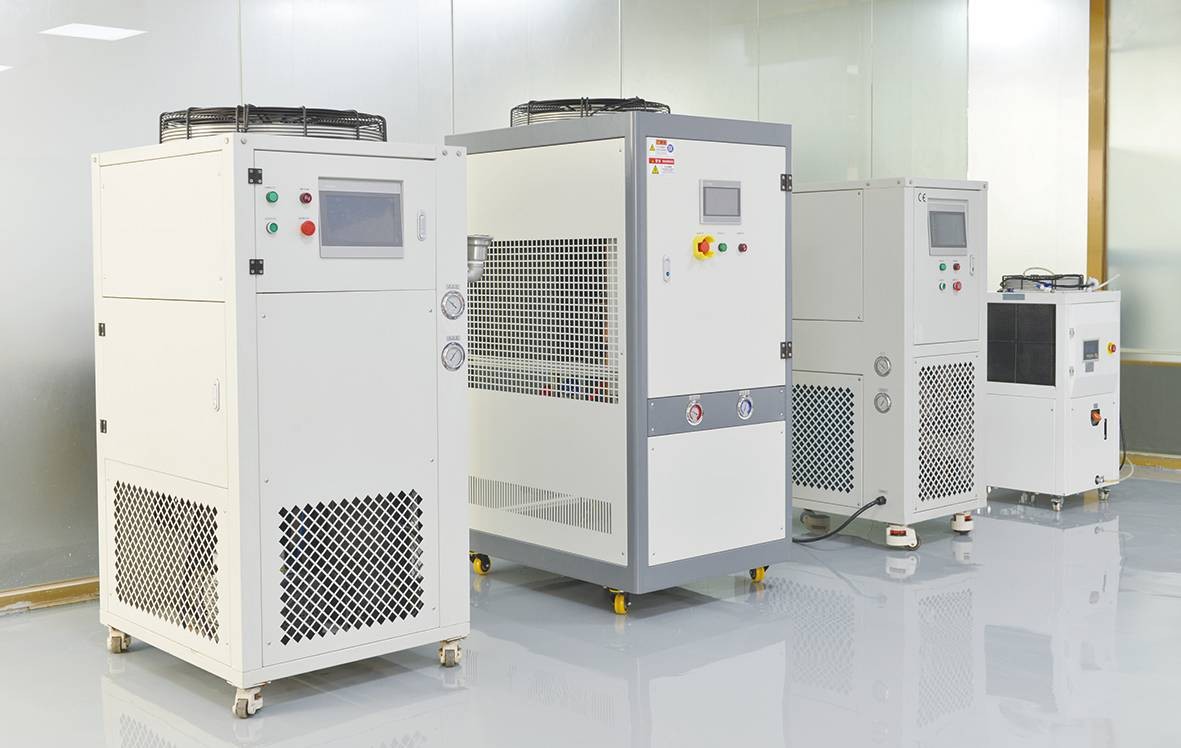

达沃西TCU温控单元以厂务冷源（冷冻水/冷却水）与蒸汽源为冷热源，通过高效换热、比例调节与智能控制算法，实现制程温度的快速响应与稳定控制。相比自备制冷机组和电加热方案，可有效降低能耗与设备投入，减少占地与维护，广泛适用于半导体、面板、光伏、医药、化工及新能源等工艺温控场景

下是一份TCU温控单元（厂务冷源+蒸汽源型）设计方案，按工程设计逻辑展开，

一、设计基础与边界条件

1.1 设计对象

本方案针对以厂务冷冻水/冷却水为冷源、厂务蒸汽为热源的二次控温TCU，核心任务是将厂务侧集中冷热源转换为工艺侧可独立设定、独立循环的精确温度输出，面向反应釜、辊筒、压延机、挤出机、覆膜机等工艺设备。

1.2 设计输入清单（需在方案启动前确认）

类别 参数项 典型参考值 说明

冷源 厂务冷冻水供/回水温度 7/12℃ 或 12/18℃ 半导体/面板厂常见7/12℃；一般工业有12/18℃工况

冷却水供/回水温度 32/37℃ 或 32/38℃ 中温冷却段使用

冷源压力/流量可用余量 按厂务接口实测 需核算最不利工况下压差是否满足换热器要求

热源 蒸汽压力（阀前） 0.2～0.6 MPa 部分厂务经减压后以0.2 MPa接入；高压蒸汽需在TCU入口二次减压

蒸汽干度/品质 饱和或微过热 含水率高会加剧水锤风险与换热效率下降

工艺侧 目标温度范围 依工艺而定（如20～180℃） 温域跨度大时需分段设计中温段与高温段控制策略

控温精度 ±0.3～±0.5℃（典型二次控温） 高精度场景可做到±0.1～±0.2℃

工艺热负荷 按批次/连续工况分别核算 含升温、保温、降温及反应放热/吸热

允许压降（工艺侧） 按设备夹套/管路耐受值 直接影响循环泵扬程选型

安装 防爆要求、空间尺寸、公用工程接口 — 二次侧防爆可大幅降低防爆改造范围

二、系统架构：一次公共回路 + 二次工艺回路

推荐采用双独立闭环、板式换热器间壁隔离架构，这是厂务冷热源型TCU的主流工程方案。

2.1 回路划分

一次侧（厂务公共回路）

厂务冷冻水/冷却水与蒸汽分别接入各自的板式换热器（或经同一换热器组按冷热通道切换）。一次侧介质不进入工艺设备，仅作为换热器的热源/冷源。蒸汽侧需配置减压阀、安全阀、疏水阀及冷凝水回收接口。

二次侧（工艺闭环回路）

以水/乙二醇水溶液或导热油作为单一循环介质，通过循环泵在“换热器—工艺设备夹套/通道”之间闭环运行。二次侧配置膨胀稳压罐、安全阀、过滤器、流量/温度/压力变送器。二次侧保持洁净密闭，一次侧的铁锈、水垢、杂质不会进入工艺端。

2.2 换热器配置策略

根据温域和冷源条件，可分为两种配置：

方案A（双换热器，推荐用于宽温域）

蒸汽加热换热器（PHE-1）：承担升温段和保温补偿；

冷冻水/冷却水换热器（PHE-2）：承担降温段和放热反应移热。

冷热通分开设置，避免同一换热器内频繁冷热交变产生热应力，也便于分别选型。

方案B（单换热器+冷热介质切换阀组）

适用于温域较窄（如仅高于环境温度的中温控温）且冷热源不频繁交替的工况；

阀门切换逻辑需设计防冲击/预混合措施，避免冷热介质直接对冲。

三、热工计算与关键选型

3.1 热负荷计算

TCU设计热负荷应覆盖三个工况，取最大值作为选型依据：

升温/加热负荷：降温/冷却负荷：

  包含工艺物料与设备金属热容；

  取1.05～1.10；反应热项按工艺包提供。

3.2 换热器面积

蒸汽换热器按饱和蒸汽冷凝工况取

经验值，冷冻水换热器按水-水工况取值。选型面积应在计算值基础上增加10%～20%安全余量，以覆盖污垢热阻上升和厂务冷源温度波动。

3.3二次侧循环流量

  通常取3～5℃，以保证工艺侧温度响应速度和换热器两侧温差合理。

3.4 循环泵扬程

扬程计算后乘以1.1～1.25裕量系数选取泵型。

3.5 膨胀罐容积

按二次侧系统总充液量和最高/最低运行温度跨度计算热膨胀量。

3.6 蒸汽耗量估算

用于校核厂务蒸汽接口容量是否满足TCU峰值需求。

四、控制方案

4.1 控制架构

采用PLC + 触摸屏/上位机架构，控制层级为：

主回路：工艺温度（或二次侧出口温度）→ PID → 冷热需求指令；

副回路：换热介质流量/阀位 → 快速跟踪主回路输出。

温度-流量串级控制可有效应对工艺侧滞后和厂务冷热源波动，主控制器采用PID，副回路以比例控制为主，避免副回路积分作用拖慢响应。

4.2 冷热切换策略

模式互锁：加热模式与冷却模式的蒸汽阀、冷冻水阀严格互锁，不得同时开启；

切换前吹扫/排空：由加热切冷却前，关闭蒸汽阀和疏水阀，开启疏水旁路排尽残存蒸汽/冷凝水，再开启冷冻水阀；冷却切加热前反向排尽冷却水，防止冷热冲击；

三通比例阀预混合：在二次侧设置电动三通比例阀，冷热介质经预混合后再进入换热器或工艺回路，避免直接对冲造成压力冲击和温度超调。

4.3 分段控制（宽温域工况）

当工艺覆盖中温段（如≤120℃）与高温段（>120℃）时，按温度区间分段调用不同控制参数：中温段以冷冻水/冷却水精细调节为主，高温段以蒸汽阀为主，段间设置无扰切换和速率限制，防止温度过冲。

五、安全与联锁设计（蒸汽侧重点）

蒸汽是方案中危险性最高的介质，安全设计须作为独立章节对待。

5.1 蒸汽侧安全配件

按蒸汽容器安全要求，TCU蒸汽入口应配置：减压阀、安全阀（减压阀出口侧）、蒸汽压力表、截止阀、疏水阀及旁路。安全阀出口接排放管，引导至安全排放位置

5.2 关键联锁逻辑

联锁触发条件 动作

二次侧温度 ≥ 高报值 关闭蒸汽比例阀，报警

二次侧温度 ≥ 高高报/联锁值 切断蒸汽切断阀，开启疏水旁路排空，按需切入冷却

蒸汽减压后压力超限 关闭蒸汽切断阀，安全阀机械保护

二次侧流量低于下限 关闭蒸汽阀/加热源，防止换热器局部过热

循环泵故障 联锁停加热源，避免干烧/局部汽化

工程实践中的典型联锁设定为：温度高报值触发蒸汽比例阀关闭，温度升至联锁值时自动切换冷热媒并切断蒸汽切断阀。

5.3 水锤防治

蒸汽冷凝水排放不畅是水锤的主要诱因。疏水阀选型须按最大冷凝水负荷并留裕量；换热器蒸汽侧保证连续疏水，启动阶段利用疏水旁路快速排凝；蒸汽管道设置合理坡度，避免低位积水。

六、节能与运行经济性

6.1 节能机制

替代电加热：以厂务蒸汽换热替代电加热器，将TCU的主要电负荷从加热元件转移至循环泵和控制系统。已有蒸汽型TCU改造案例中，电加热负荷几乎全部消除，仅保留泵、控制及辅助用电。

保护厂务主机：二次侧比例调节使厂务冷水机组/锅炉连续平稳运行，避免因单台设备启停造成主机频繁加减载，规模化运行下综合节电可达15%～30%。

冷凝水回收：蒸汽换热后的冷凝水返回厂务锅炉房，回收热量与处理水，是蒸汽系统节能的重要环节。冷凝水未回收会造成热量与处理水的双重浪费。

6.2 与电加热TCU的对比定位

电加热TCU的加热效率虽高（98%～99%），但其经济性高度依赖电价与蒸汽成本的相对关系。在厂务蒸汽已有富余容量或蒸汽成本具有优势的场景下，蒸汽型TCU的运行成本优势明显；若厂务蒸汽需专门增容或蒸汽价格偏高，则需在方案阶段进行全生命周期能耗对比后再决策。
